Успех современного производства по деревообработке зависит не только от правильного выбора ниши (например, выпуск мебели или стройматериалов), а еще и от скорости выполнения заказов с сохранением качественной обработки. Именно поэтому сегодня многие компании выбирают многофункциональные раскроечные обрабатывающие центры с ЧПУ.
Устройство и принцип действия оборудования
Деревообрабатывающие центры наиболее востребованы в серийном производстве. К ним предъявляются требования скорости, точности и жесткости. По этой причине самыми распространенными являются модели, имеющие стальную конструкцию, состоящие из консоли и станины.
Рабочие столы, оснащенные системой упоров, помещаются на станине. Деталь на них крепится вакуумным (или пневматическим) либо механическим способом. Над столом по оси Х движется консоль в форме буквы П или Г. На ней монтируется суппорт, который перемещается по оси Y. Согласно поставленной задаче суппорт комплектуется электрошпинделями или же сверлильной группой с узлом для операций пазования, пиления. Данные агрегаты уже движутся поперечно (по оси Z). У отдельных моделей по осям Y и Z идет перемещение самого рабочего стола.
В процессе работы рабочий инструмент сменяется автоматически и очень быстро. Для этой цели у аппаратов предусмотрены специальные магазины. Необходимую программу обработки задает компьютер, который устанавливается на центр либо отдельную стойку.
Получается, что управление движением по координатам с процессом полной автоматизации сводит воедино цепочку «проектирование – программирование – производство». Гибкость данной технологии позволяет выпускать широкую линейку изделий, что так важно в условиях изменчивой моды и, соответственно, спроса на продукцию.
Как установили специалисты, применение деревообрабатывающих центров более эффективно на 20% в сравнении с обычными станками и свыше чем на 30%, когда речь идет о крупных заготовках.
Классификация
Будучи высокотехнологичным оборудованием, центры с ЧПУ подразделяются по многим параметрам. Особо стоит выделить следующие моменты:
- По назначению центры бывают для обработки плоских деталей, для сверлильно-присадочных операций, для обработки вращающихся изделий, для контурной обработки элементов.
- По степени сложности обработки: сверлильно-присадочные (токарные, раскройные, угловые), Point-to-point класса (это псевдообъемное фрезерование), фасонно-фрезерные класса Router (объемно фрезеруют криволинейные поверхности).
- По число степеней свободы: они варьируются от 2 до 6.
Менее существенными характеристиками оборудования являются следующие:
- Число деталей или сторон заготовки, которые могут обрабатываться одновременно.
- Возможность установки 2-х и более аппаратов (по обработке, облицовке и пр.); разнотипность используемых столов (монтажные, сплошной, консольный); степень точность обработки, объем рабочего пространства, мобильность, универсальность и пр.
- Система ЧПУ, которая бывает контурная, позиционная, комбинированная. Отдельной группой выделяются автономные системы CNC, управляющие одним центром, и системы DNC для коллективного процесса управления.
Согласно указанной классификации понятно, что современные обрабатывающие центры выполняют весь перечень традиционных производственных операций: раскрой (прямо- и криволинейный) и сверление, пазование и фрезерование, точение и растачивание, шлифование и полировка.
Деревообрабатывающие центры с ЧПУ востребованы для производства широкого круга изделий из натурального массива и прочего сырья (ДСП, МДФ, плит OSV). Они применяются для создания мебели, фурнитуры для нее, фасадов, дверей, евроокон, лестниц и прочих конструкций.
Обзор производителей

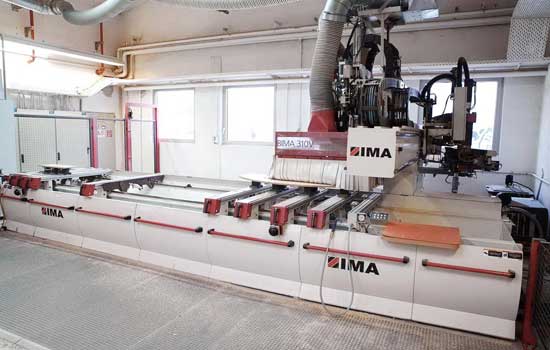

Современный рынок оборудования с ЧПУ быстро расширяется. Но среди множества производителей можно выделить около десятка тех, кто держит качество своей техники на стабильно высоком уровне. Например, это немецкие компании. Так, Reichebacher преуспела в изготовлении узкопрофильных центров. Ее аппараты могут работать сразу по 9 осям. Обрабатывающие центры фирмы IMA подходят для высокоточной фрезеровки мебели, особенно, интересна модель IMA BIMA Cx40/E/R с минимальным временем обработки детали. Производитель Weeke предлагает деревообрабатывающие центры, выполняющие обработку сложных по геометрической форме деталей. Также технику достойного качества предлагают итальянские бренды Valeri Elio, Вusellato, SСМ, CMS, Японская компания Shoda, английская Wadkin, Тhermwood из США.
Менее известные компании стремятся не отстать от лидеров. К примеру, Evers Рагtner предлагает уникальный центры, выполняющие соединение на шурупах и гвоздях. Rautec оснащает свои аппараты трехгранным призматическим столом, детали закрепляются на его гранях, и это позволяет обрабатывать их в непрерывном режиме. Техника Rover 20 от производителя Biesse/Koch — отличное решение для мелкосерийного производства.
Модернизация
Обрабатывающие центры с ЧПУ являются современной техникой, но в наш век стремительно развивающихся технологий и она постепенно устаревает. Поэтому компании-производители постоянно совершенствуют свои аппараты. Прежде всего они более широко используют электронные микрочипы — это делает более совершенной автоматизацию управления рабочими процессами. При этом не усложняется задаваемая программа, а лучше прорабатываются конкретные действия установки, разрабатываются системы, идентифицирующие режущий инструмент.
В плане модернизации значительных успехов достигла итальянская торговая марка SCM GROUP, которая создала новое поколение агрегатов с индексом PRIZMA. Данное мощное пятикоординатное оборудование имеет большие возможности: отлично справляется с массивом древесины, создавая сложные трехмерные детали. Также такие аппараты обрабатывают пластик, легкоплавные металлы.
Другая новинка от этой же компании — пятиосьевой фрезерный станок PRISMA, один заменяющий вспомогательные узлы, обычно устанавливаемые на 3-4-осьевые центры. Агрегат одновременно перемещается в трех координатах и так же одновременно вращается на 360 и 600 ° вертикальной и горизонтальной плоскостях. Это дает возможность обработки сферических деталей.
